Pri odabiru zaštitne maske potrebno je točno odrediti dimenzije vanjske jedinice, bilo ručnim mjerenjem, bilo pretragom tehničkog lista pomoću šifre modela koja se nalazi na uređaju. Prilikom mjerenja treba obavezno uzeti u obzir izbočinu s desne strane uređaja, koja je česta kod većine modela. Nakon što se utvrde osnovne dimenzije, potrebno je osigurati dodatni prostor: 50 do 70 mm sa svake bočne strane te 70 do 100 mm između prednje strane uređaja i unutarnje strane maske. Ovi razmaci omogućuju pravilnu ventilaciju, sprječavaju mehanička oštećenja i osiguravaju pristup za buduće održavanje.

Izračunajte veličinu u konfiguratoru →

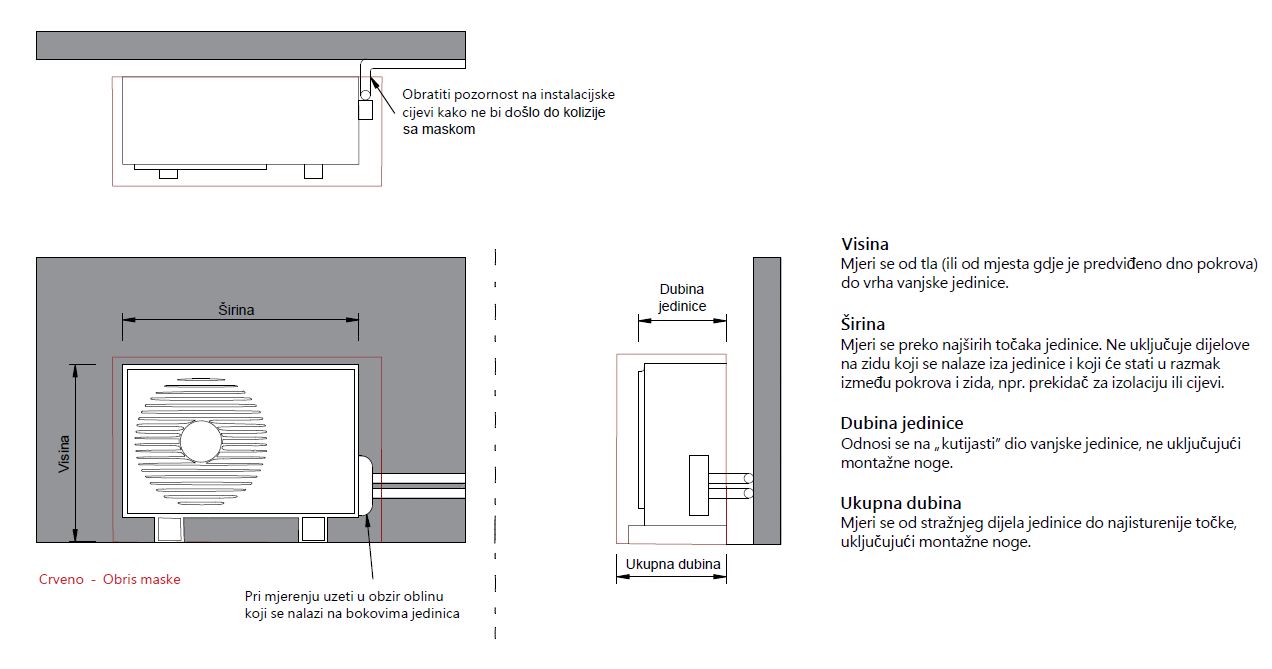

Izmjerite tri mjere u milimetrima:

• Širina: od lijevog ruba kućišta do kraja ventila s desne strane.
• Visina: od donjeg do gornjeg ruba kućišta, bez nosača.
• Dubina: od prednje rešetke do zida, uključujući stražnju rešetku i cijevi.

Mjere iz tehničkog lista često ne uključuju ventile i cijevi, zato je sigurnije izmjeriti uređaj. Niste sigurni? Nazovite nas na +385 99 438 6003.

Natrag na konfigurator

Vanjske mjere (širina × visina × dubina):

• S: 870 × 670 × 520 mm
• M: 940 × 740 × 550 mm
• L: 1050 × 910 × 620 mm

Mjere su iste za modele Morse i Triangle.

Naši proizvodi atestirani su u akreditiranom laboratoriju sukladno važećim tehničkim normama. Testiranja su obuhvatila ispitivanje utjecaja maski na parametre strujanja zraka vanjskih jedinica klimatizacijskih sustava. Rezultati ispitivanja pokazali su da primjena maski ne uzrokuje mjerljiv pad statičkog ili dinamičkog tlaka te ne dolazi do smanjenja volumetrijskog protoka zraka kroz sustav. Time je potvrđeno da maske ne ometaju funkcionalnost ni radnu učinkovitost klimatizacijskih jedinica.

Ispitano je svih šest izvedbi (Morse i Triangle, veličine S, M i L). Rezultati ispitivanja (PDF) →

Maska je izrađena od čeličnog lima DX51D debljine 1 mm i plastificirana (Tiger coating prema DIN EN 13438). Anti-UV plastifikacija otporna je na koroziju, udarce i temperature od −50 °C do +90 °C. Sve boje nijansirane su izravno u materijal.

Detaljna uputstva za montažu priložena su uz proizvod i neophodno ih je pažljivo slijediti prilikom instalacije. Montaža se vrši na prethodno pripremljene otvore koji se određuju po dimenziji maske kao što je naznačeno u uputstvima. Maska se pažljivo pozicionira na zid, nakon čega se unaprijed postavljeni vijci dodatno učvršćuju. Prilikom montaže potrebno je obratiti pažnju na instalacijske cijevi vanjskih jedinica kako bi se izbjegla eventualna kolizija između cijevi i maske. Uputstva za montažu nalaze se u pakiranju proizvoda.

Upute za montažu (PDF) →

Da. Maska je predviđena za podnu i za zidnu montažu.

S: 12,3 kg · M: 14,3 kg · L: 18,5 kg.

Standardne boje su Antracit (RAL 7016), Bež (RAL 1001) i Bijela (RAL 9010).

Ukoliko postoji potreba za drugom bojom, navesti u upitu točan RAL boje, npr. RAL 7035.

Nakon uplate kupca, roba se isporučuje putem GLS kurirske službe, a trajanje isporuke je do 5 radnih dana (ne računajući blagdane, vikende i izvanredne situacije).
